駿河精機
SURUGA SEIKI

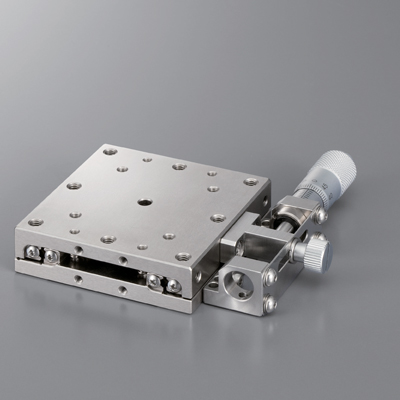

BSS16 / BSB16 操作側固定具 手動直動X軸
BSS16 / BSB16 操作側固定具 系列
．直線滾珠導軌構造
．導軌與本體一體化薄型構造
．本體材質採用不鏽鋼
．提高操作性
將固定具設置在分厘卡測頭及進給螺絲同一側操作。
可從一方向進行調整作業。
．提升保持力
相比標準固定具，提升把持力。
|
配置 (圖片瀏覽)
|
|||||||||
|
款型
|
BSS16-40C7
|
BSS16-40C17
|
BSS16-50C7
|
BSS16-50C17
|
BSS16-60C7
|
BSS16-60C17
|
BSS16-70C7
|
BSS16-70C17
|
|
|
(左右相反)
|
BSS16-40CR7
|
BSS16-40CR17
|
BSS16-50CR7
|
BSS16-50CR17
|
BSS16-60CR7
|
BSS16-60CR17
|
BSS16-70CR7
|
BSS16-70CR17
|
|
|
滑台面尺寸
|
40 ✕ 40mm
|
50 ✕ 50mm
|
60 ✕ 60mm
|
70 ✕ 70mm
|
|||||
|
進給位置
|
側面
|
||||||||
|
移動量
|
±6.5mm
|
||||||||
|
進給1旋轉移動量
|
─
|
0.5mm
|
─
|
0.5mm
|
─
|
0.5mm
|
─
|
0.5mm
|
|
|
分厘卡測頭
最小讀取 |
10 μm
|
─
|
10 μm
|
─
|
10 μm
|
─
|
10 μm
|
─
|
|
|
耐荷重
|
10kgf【98N】
|
15kgf【147N】
|
20kgf【196N】
|
23kgf【225.4N】
|
|||||
|
移動精度
|
真直度
|
1μm以內
|
|||||||
|
仰俯
|
25"以內
|
||||||||
|
橫擺
|
15"以內
|
||||||||
|
容許
力矩 荷重 |
仰俯
|
5.0N • m
|
6.8N • m
|
10.0N • m
|
13.8N • m
|
||||
|
橫擺
|
5.0N • m
|
6.8N • m
|
10.0N • m
|
13.8N • m
|
|||||
|
側傾
|
5.0N • m
|
6.0N • m
|
9.0N • m
|
12.9N • m
|
|||||
|
力矩剛性
|
仰俯
|
0.42"/N • cm
|
0.15"/N • cm
|
0.08"/N • cm
|
0.06"/N • cm
|
||||
|
橫擺
|
0.35"/N • cm
|
0.14"/N • cm
|
0.08"/N • cm
|
0.05"/N • cm
|
|||||
|
側傾
|
0.21"/N • cm
|
0.09"/N • cm
|
0.05"/N • cm
|
0.03"/N • cm
|
|||||
|
平行度
|
15 μm以內 | ||||||||
|
運動平行度
|
7 μm以內
|
||||||||
|
自重
|
0.22kg
|
0.32kg
|
0.4kg
|
0.6kg
|
|||||
|
主材質─表面處理
|
不鏽鋼─無電解鍍鎳處理
|
||||||||
|
附屬螺絲(六角帶孔螺釘)
|
M3─6 4個
|
M4─6 4個
|
|||||||
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
進給位置
|
耐荷重
[kgf] |
RoHS
|
|
BSS16-40C7
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面
|
10
|
●
|
|
BSS16-40CR7
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面
|
10
|
●
|
|
BSS16-40C17
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面
|
10
|
●
|
|
BSS16-40CR17
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面
|
10
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
進給位置
|
耐荷重
[kgf] |
RoHS
|
|
BSS16-50C7
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
側面
|
15
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
進給位置
|
耐荷重
[kgf] |
RoHS
|
|
BSS16-60C7
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
側面
|
20
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
進給位置
|
耐荷重
[kgf] |
RoHS
|
|
BSS16-70C7
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
側面
|
23
|
●
|
|
型號
|
主材質-表面處理
|
滑台面尺寸
[mm] |
移動量
[±mm] |
進給位置
|
耐荷重
[kgf] |
RoHS
|
CAD
|
|
|
BSS16-40C7
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面
|
10
|
●
|
||
|
BSS16-40CR7
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面
|
10
|
●
|
||
|
BSS16-40C17
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面
|
10
|
●
|
||
|
BSS16-40CR17
|
不鏽鋼-無電解鍍鎳處理
|
40×40
|
6.5
|
側面
|
10
|
●
|
||
|
BSS16-50C7
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
側面
|
15
|
●
|
||
|
BSS16-50CR7
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
側面
|
15
|
●
|
||
|
BSS16-50C17
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
側面
|
15
|
●
|
||
|
BSS16-50CR17
|
不鏽鋼-無電解鍍鎳處理
|
50×50
|
6.5
|
側面
|
15
|
●
|
||
|
BSS16-60C7
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
側面
|
20
|
●
|
||
|
BSS16-60CR7
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
側面
|
20
|
●
|
||
|
BSS16-60C17
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
側面
|
20
|
●
|
||
|
BSS16-60CR17
|
不鏽鋼-無電解鍍鎳處理
|
60×60
|
6.5
|
側面
|
20
|
●
|
||
|
BSS16-70C7
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
側面
|
23
|
●
|
||
|
BSS16-70CR7
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
側面
|
23
|
●
|
||
|
BSS16-70C17
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
側面
|
23
|
●
|
||
|
BSS16-70CR17
|
不鏽鋼-無電解鍍鎳處理
|
70×70
|
6.5
|
側面
|
23
|
●
|
||
如需產品圖檔，請洽廣億科技服務人員，謝謝！
